Комплекс специальной автоматики отключения нагрузки (САОН)
Предназначен для сохранения устойчивости узла нагрузки при аварийных возмущениях, таких как отключение одной или нескольких питающих линий. Комплекс служит для ликвидации перегрузки оставшихся связей вверенного узла с внешней энергосистемой. САОН действует на узел нагрузки путем селективного отключения потребителей.
Распределенная иерархическая структура
При построении комплекса САОН требуется организация распределенной иерархической структуры контроллеров ПА во главе с УПАЭ.
Устройства локальной автоматики
Устройства локальной автоматики, например МКПА-2 или ТПА-01, в комплексе САОН служат для реализации команд вида «отключение нагрузки» (ОН) и «включение нагрузки» (ВН), поступающих от УПАЭ, а также для формирования сигналов состояния элементов сети (ремонт/введено) и вычисления суммарной нагрузки подстанций.
Каналы передачи команд и сигналов
Быстродействующие сигналы ОН выдаются в МКПА-2 посредством сети УПАСК (АВАНТ К400), а небыстродействующие сигналы ВН по команде персонала, ТС и ТИ между устройствами передаются посредством сети Ethernet по протоколу МЭК 60870-5-104.
Интеграция с АПНУ и ОРУ ТЭЦ

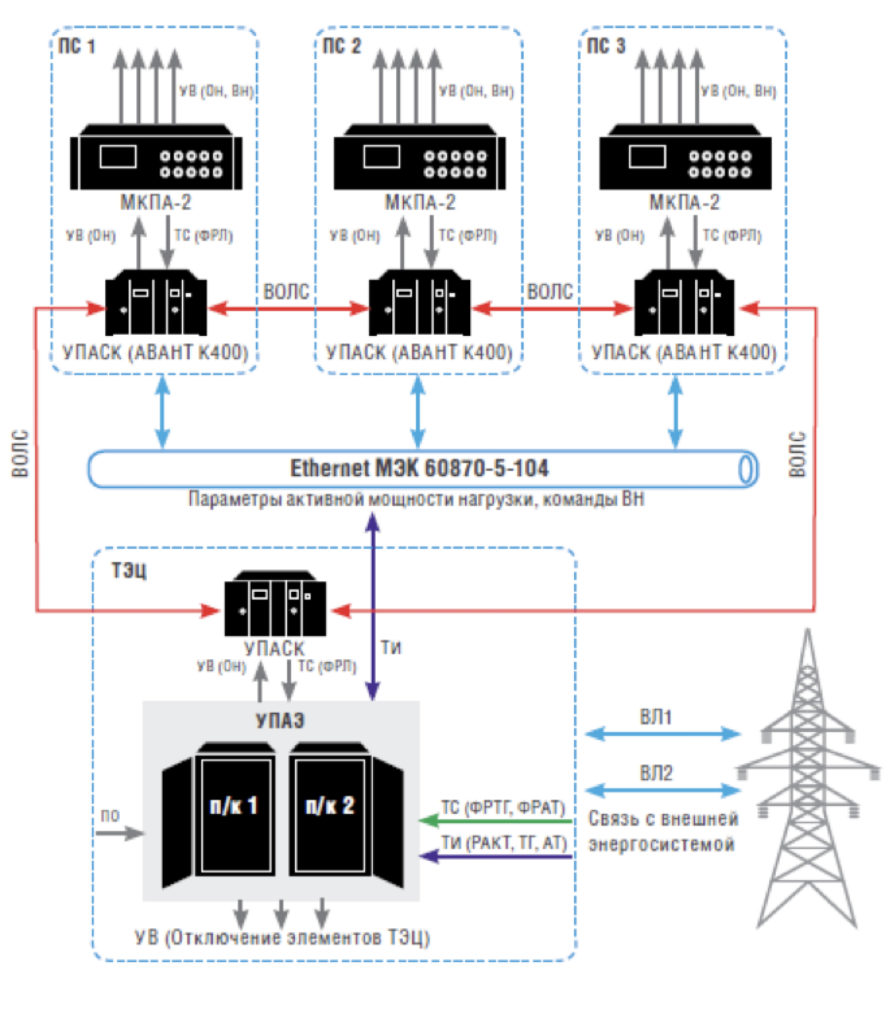

За счет гибкого программирования устройств ПА есть возможность использовать УПАЭ, в том числе как часть системы АПНУ, предназначенной для сохранения устойчивости внешней энергосистемы, реализуя отключение элементов ОРУ ТЭЦ (как показано на рисунке 1) при аварийных возмущениях во внешней энергосистеме.
Разработка проектов противоаварийной автоматики под требования СО АО «KEGOC»
Специалисты ТОО «АстанаЭлектроСтройСервис» имеют I категорию лицензии на проектирование и СМР, опыт реализации комплексов САОН и АПНУ на крупнейших промышленных и энергетических объектах Казахстана.
